1.      概述

双光束LDV是目前最普遍使用的光路。它的光学特点是两束平行激光束聚后相交所形成的交点，其光强分布形态为一个椭球体（称为控制体）中存在着一组干涉条纹，当运动微粒通过交点时，就会向四周发射散射光。散射光的频率、光强、周期数等均与粒子的大小、运动速度和方向等有关，本实验仅实验验证其最重要的性能，即频率与速度的线性特性，这是其它流速测量技术所难以企及的。

    双光束LDV控制体的基本参数如下图所示：

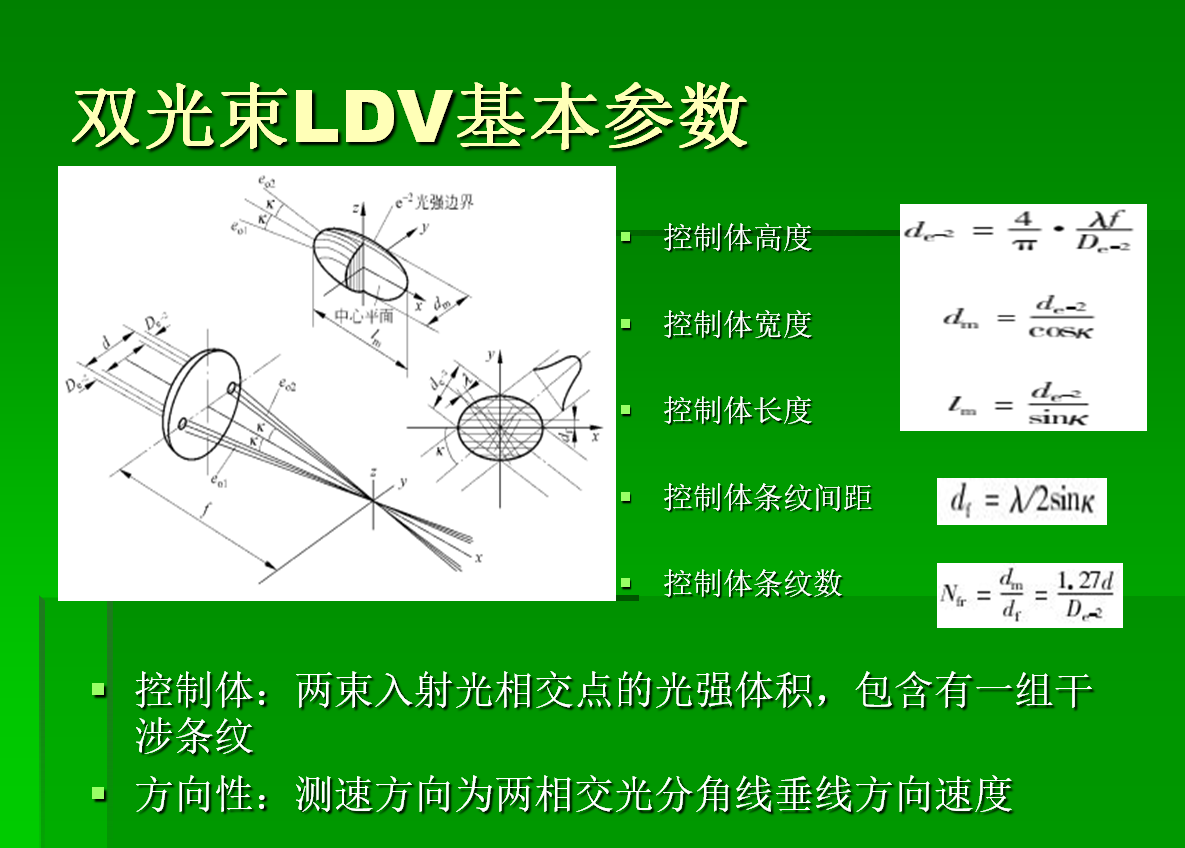

                    图1. 双光束LDV控制体参数

实验共分为两部分:A. 观察控制体中的干涉条纹

                 B. 测量一个旋转圆盘的线速度，并与其它测速方法结果相比较

2.       实验装置和步骤

A.      图2 是双光束LDV干涉条纹观察装置，将一个高倍放大镜放置在双光束交点处，在远处放置一黑色屏幕，在屏幕上显示一组干涉条纹，可以将干涉条纹图形拍摄下来，与理论计算结果相比较。

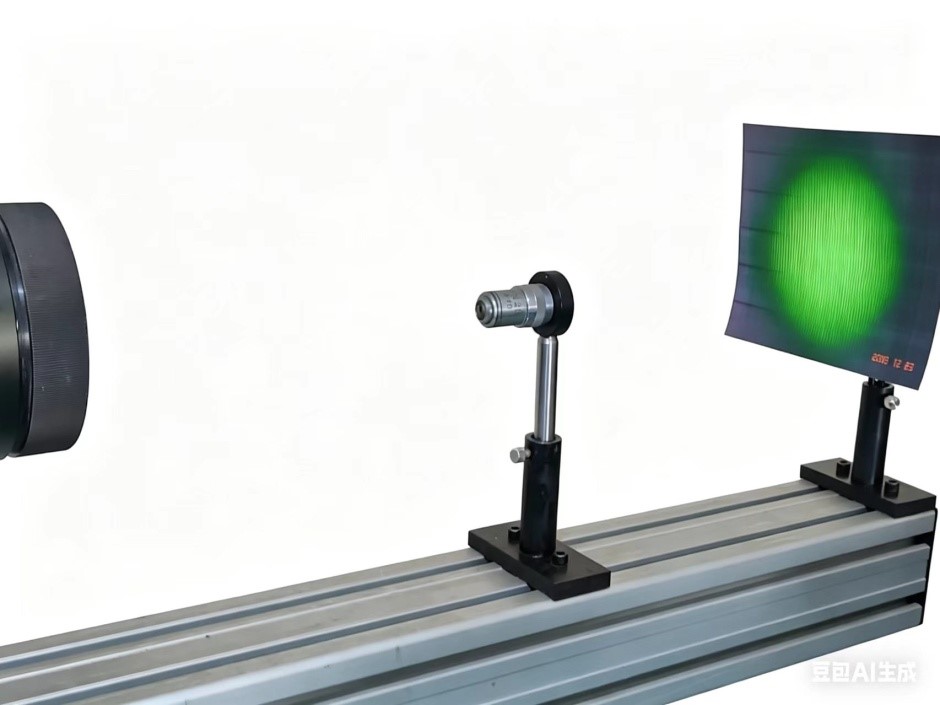

      图2. 双光束LDV控制体干涉条纹观察装置

B.      旋转圆盘的线速度测量装置

图3 是一套旋转圆盘线速度测量装置，由一维双光束发射光单元、接收光单元和一旋转光碟所组成。光碟由直流电机带动，旋转速度可以调节。当旋转速度固定时，其线速度与测量处半径成线性关系（U_x = 2pR）。由此可以得到如图4 所示的LDV线性特性。也可以与已有速速测量方法，如光电法相比较。

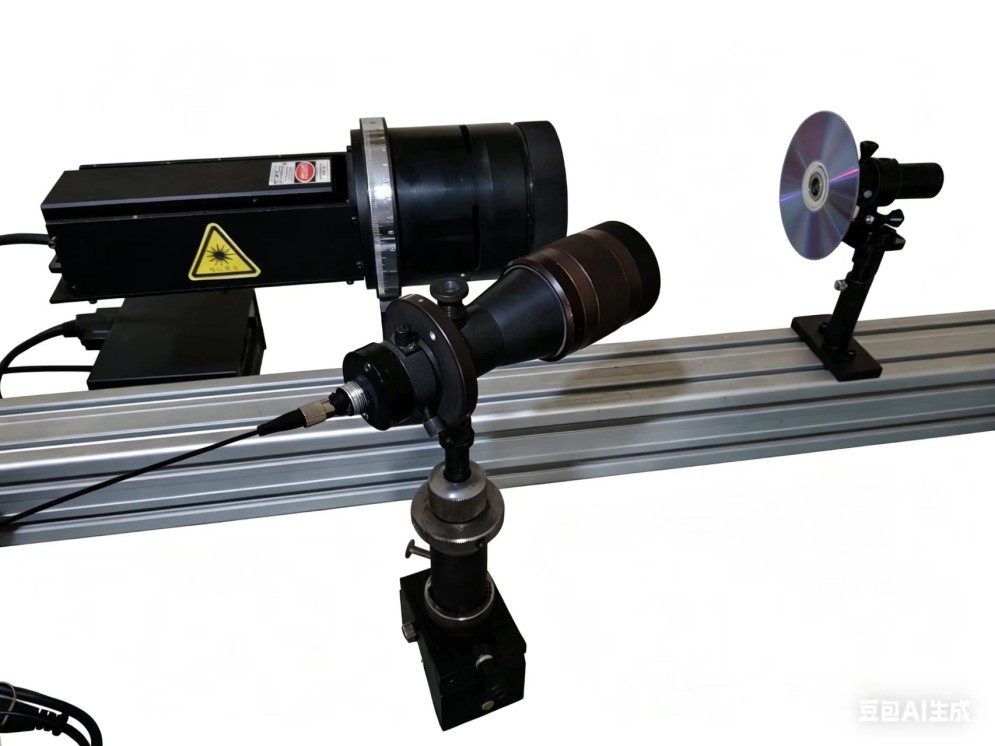

图3. 测量校准圆盘线速度的一维LDV装置

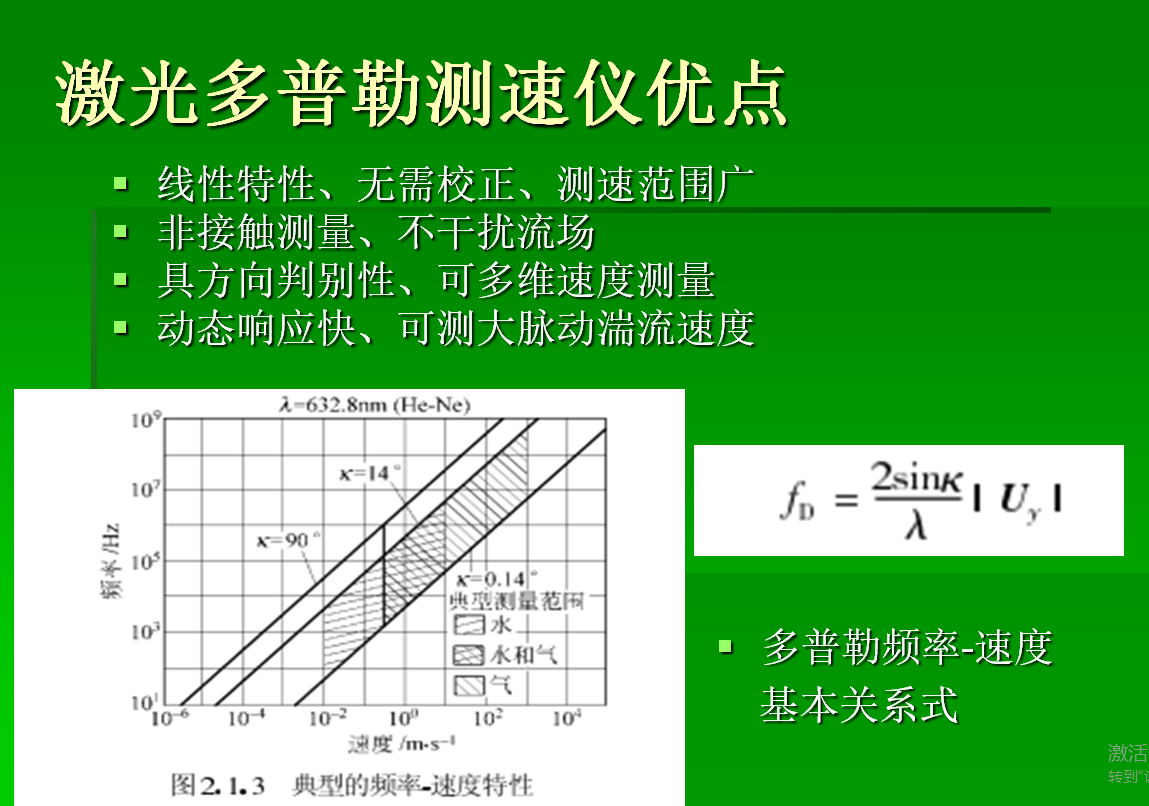

图4.  LDV的线性特性与频率—速度关系式

3.       实验报告要求

A.      观察并记录双光束LDV的干涉条纹图形，与理论技术结果相比较

B.      测量旋转圆盘（本实验中为光碟）在固定旋转速度下，线速度随测量点半径的变化关系，记录其频率(速度)，验证速度与半径的线性特性，也可以同其它速度测量方法相比较。
